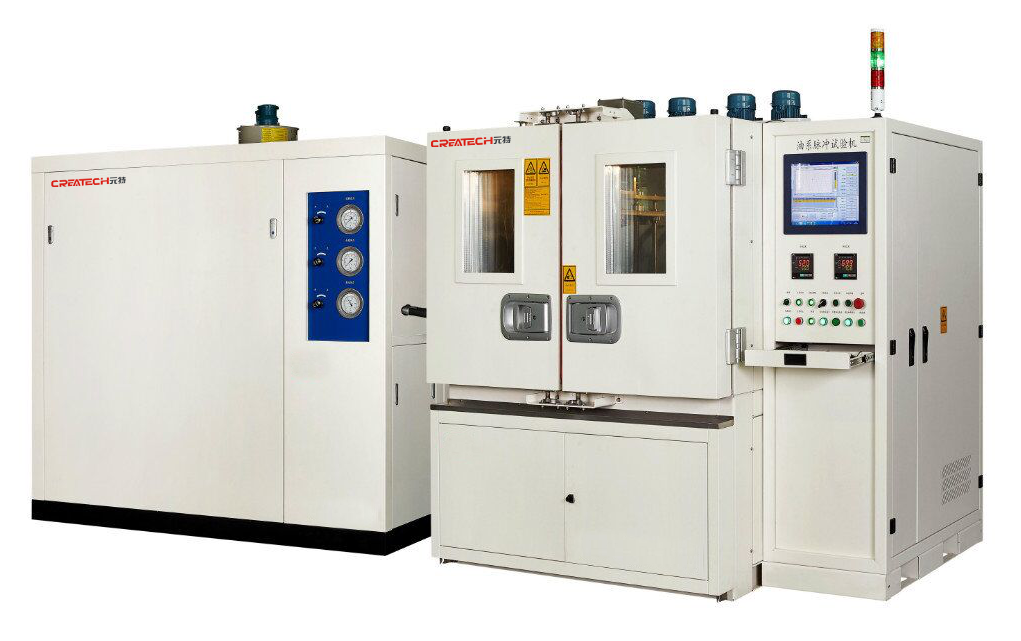

油水脉冲试验机用于模拟实际工况下,检测测试件在内部压力脉冲(P)、介质温度(t)以及环境温度(T)条件下的循环疲劳性能。由计算机控制试验过程和进行数据采集,设备技术集成度高、稳定性好、操作简单、可靠耐用。广泛适用于汽车技术中心、产品质量检验所、汽车零部件厂、科研院所、煤炭开采、石油化工、军工质检、船舶制造、核工业等机构。
设备原理简述:
被试件放置于常温实验舱中,油进/出口与设备油介质回路连接;水进/出口与设备水介质回路连接;分别用伺服油缸和伺服水缸控制油/水的试验压力。
在伺服缸的来回动作作用下,得到试验需要的压力波形。具体为缸前进时,封闭回路容腔减小,压力上升;缸后退时,封闭回路容腔增加,压力下降。增压(减压)缸的前进和后退的方向由伺服阀的开口方向决定;增压(减压)缸前进和后退的速度由伺服阀的开口大小决定;因此,通过控制伺服的开口方向和开口大小便可得到试验需要的各种波形。
整个过程中伺服阀和试验压力传感器形成闭环控制,在给定的输出电信号作用下,伺服阀开口方向和大小不断改变,得到一个初始压力波形,并由压力传感器采集后与输出理论波形比对,比对后将波形差值信号再次叠加到输出信号一起输出,最终使输出波形无限接近理论波形。

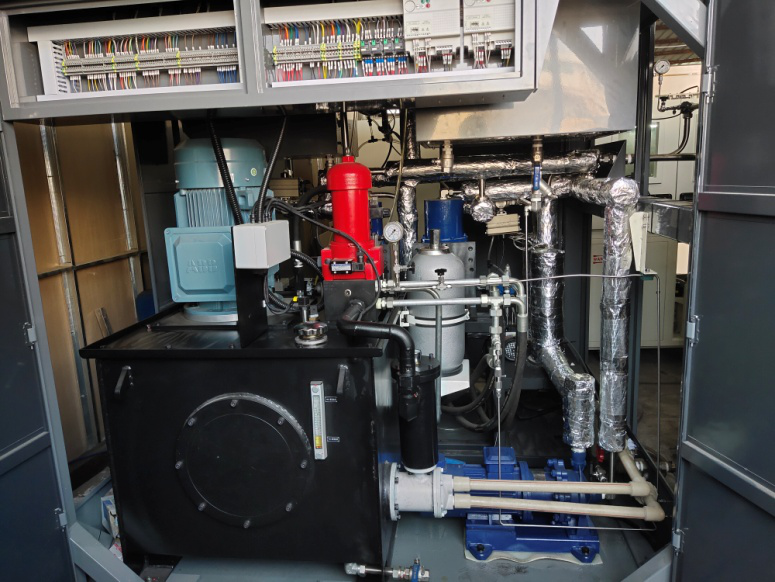

液压油源:由油箱、油泵、电机、单向阀、电磁溢流阀、单向节流阀、蓄能器、过滤器、冷却器、液位计、温度传感器等组成,用于为脉冲缸提供稳定的压力、流量液压油。
具有油液液位检测功能,缺油报警提醒;
具有油液温度检测功能,设备外接冷却水进来给油站冷却,油液温度过高报警提醒,;

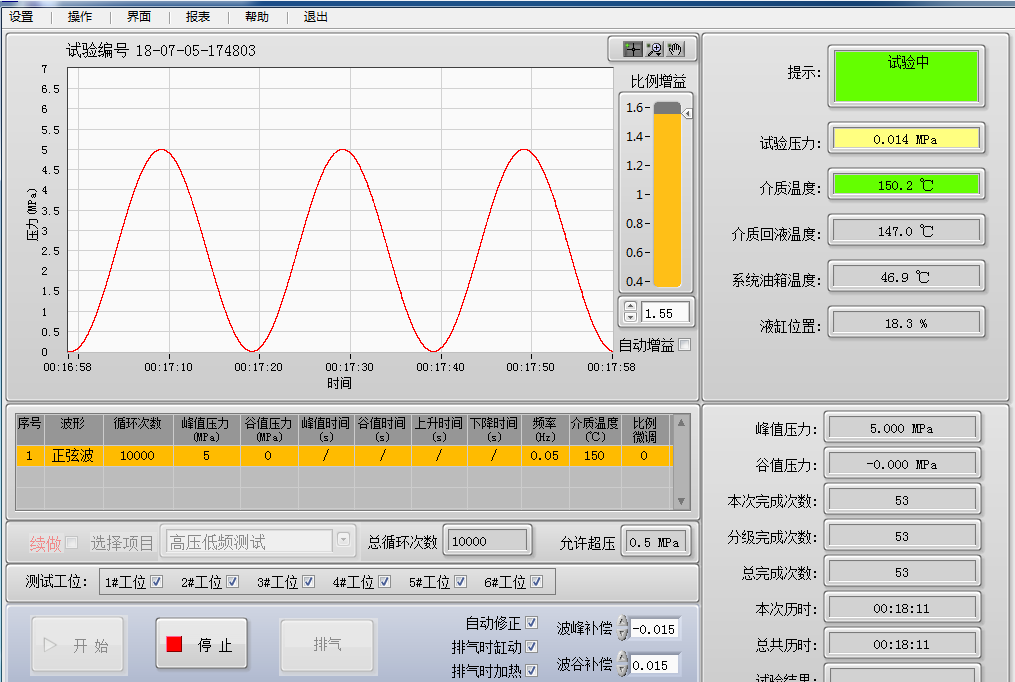

软件实时显示液压输出压力;
系统模块化设计,成熟稳定;
伺服脉冲系统:由伺服缸、伺服阀、压力传感器等组成,为本设备的核心组成部分,用于控制试验需要的脉冲压力;
系统采用伺服阀控制,性能稳定响应快,按设定的频率、压力输出脉冲波形;
